installation Photovoltaïque : Quelle habilitation électrique ?

Christophe Blanchain • 28 mars 2019
Testez vos connaissances

Que dit la NFC 18510 ?

Mention d’habilitation « Photovoltaïque »

La mention spéciale « Photovoltaïque » est l’expression d’une compétence en matière de prévention du risque électrique, lors de travaux concernant tout ou partie d’une INSTALLATION PV fonctionnant en courant continu. Elle repose sur une compétence technique couvrant le même domaine.

En effet, il est nécessaire de posséder la mention « photovoltaïque » en plus de son habilitation électrique pour réaliser des opérations liées au domaine photovoltaïque.

Plusieurs titres d’habilitations peuvent être délivrés en fonction des opérations effectuées.

Habilitation symbole BP

Elle est nécessaire au technicien installant une chaîne photovoltaïque en basse tension.

Il peut

- assurer le montage et démontage de connecteurs débrochables;

- manipuler des modules photovoltaïques ;

- connecter des modules photovoltaïques d’une même chaîne PV à l’aide de connecteurs débrochables.

- assurer, en présence et sous l’autorité d’un CHARGE D’INTERVENTION GÉNÉRALE Photovoltaïque, les fonctions d’EXÉCUTANT, pour la mise en œuvre d’écrans opaques et le nettoyage des surfaces transparentes des modules photovoltaïques.

Il lui est interdit de raccorder à la chaîne photovoltaïque à une boîte de jonction.



Habilitation symbole BR Photovoltaïque



Cette habilitation électrique permet au technicien de diriger un exécutant.



Il peut réaliser des OPÉRATIONS de CONNEXION et DÉCONNEXION ou de sectionnement mécanique sur des conducteurs de section inférieure ou égale à 10 mm² (cuivre) ou 16 mm² (aluminium), dont la tension est inférieure ou égale à 750 V en courant continu et le courant inférieur ou égal à 32 A.



Autres habilitations

Il est envisageable de délivrer des habilitations électriques spécifiques (symboles B1V ou B2V) pour permettre de réaliser des travaux électriques sur la partie courant continu de l’installation photovoltaïque.

Dispense d’habilitation

Il n’est pas obligatoire de détenir une habilitation électrique lors :

- de la manipulation de module photovoltaïque de tension U 0c STC inférieure ou égale à 60 V en courant continu ;

- de la manipulation de module photovoltaïque dont l’extrémité des câbles de liaison est protégée par un connecteur IP44 pour une opération exposée aux intempéries ou à l’humidité, ou IP2X ou IPXXB dans le cas contraire ;

- de l’interconnexion de modules à l’aide de connecteurs débrochables conformes à la norme NF EN 50521 sur une chaîne de tension U 0c STC inférieure ou égale à 60 V en courant continu.

Toutefois, cette personne devra être formée.



Je profite de ce post pour vous faire partager mon expérience lors de la vérification d'une centrale solaire, dans la région du Médoc, près de Bordeaux.
Comme vous allez le constater il ne faut pas négliger la maintenance.

par Christophe Blanchain 15 avril 2024

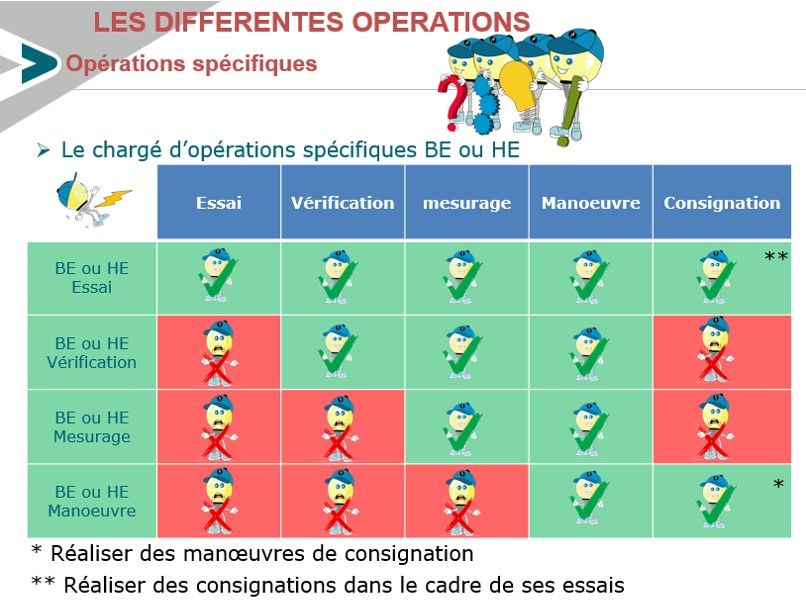

 🔹Après diverses recherches, et un dernier email à l' INRS France , il s'avère que contrairement à ce que l'on pourrait penser, le "E" dans les habilitations BE et HE n'a pas de signification particulière en soi😭. 🔹Il est important de noter que les habilitations BE et HE doivent obligatoirement être complétées par un attribut spécifiant le type d'opérations autorisées. Il indique que l'on peut réaliser des opérations spécifiques. 🔹Il existe quatre types opérations spécifiques : ▶️Manœuvre ▶️Mesurage ▶️Vérification ▶️Essai En résumé, le "E" dans BE et HE n'a pas de sens particulier, il s'agit simplement d'une convention pour différencier ces habilitations d'autres types d'habilitations électriques. L'information clé est contenue dans l'attribut qui suit le "BE/HE", qui définit les opérations que le titulaire est autorisé à effectuer. Habilitationélectrique.fr le spécialiste de l'habilitation électrique.
par Christophe Blanchain 22 octobre 2023

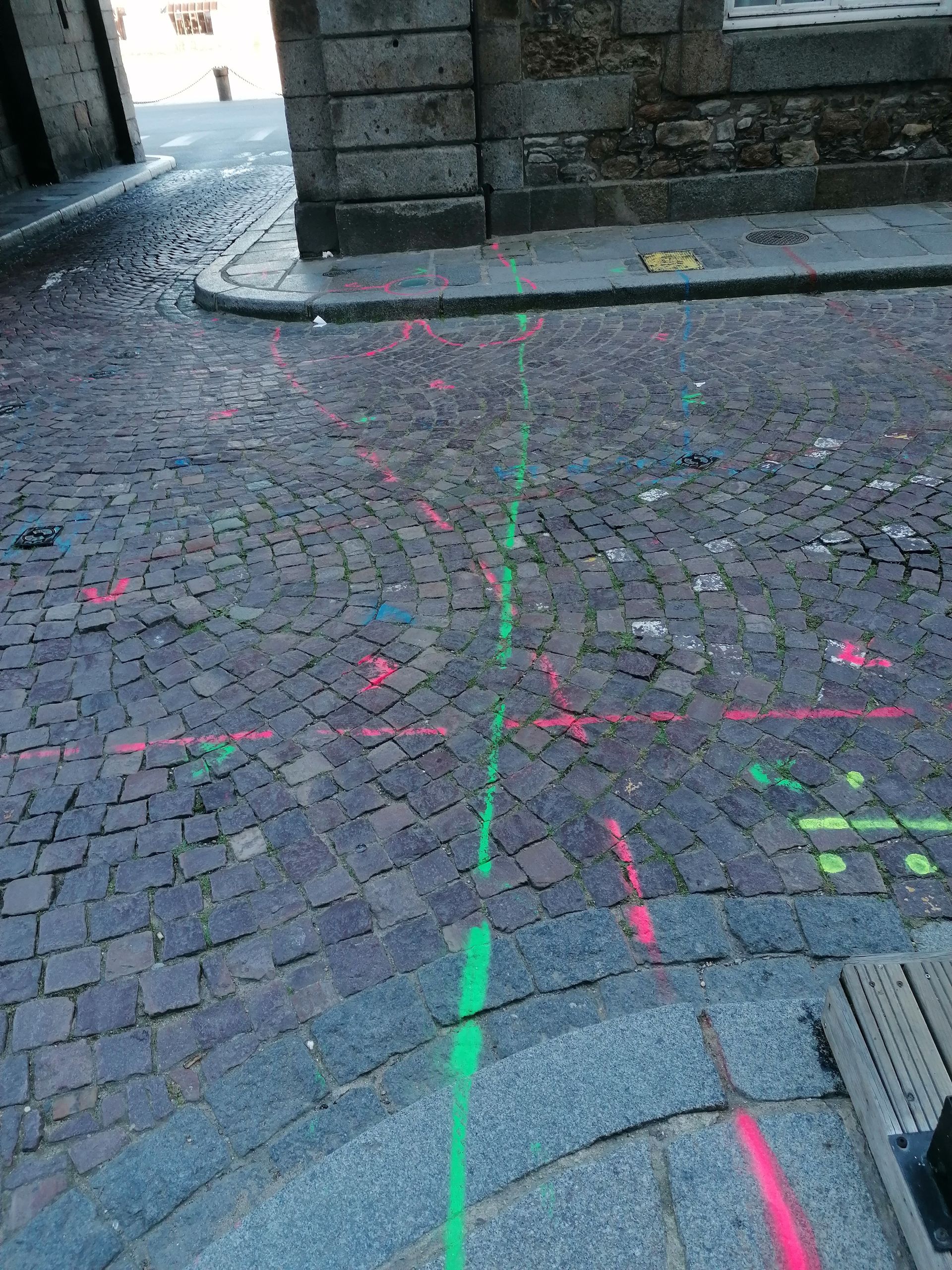

Marquage à Saint-Malo.
par Christophe Blanchain 17 août 2023
Contact direct ou indirect ?
par Christophe Blanchain 10 juillet 2021

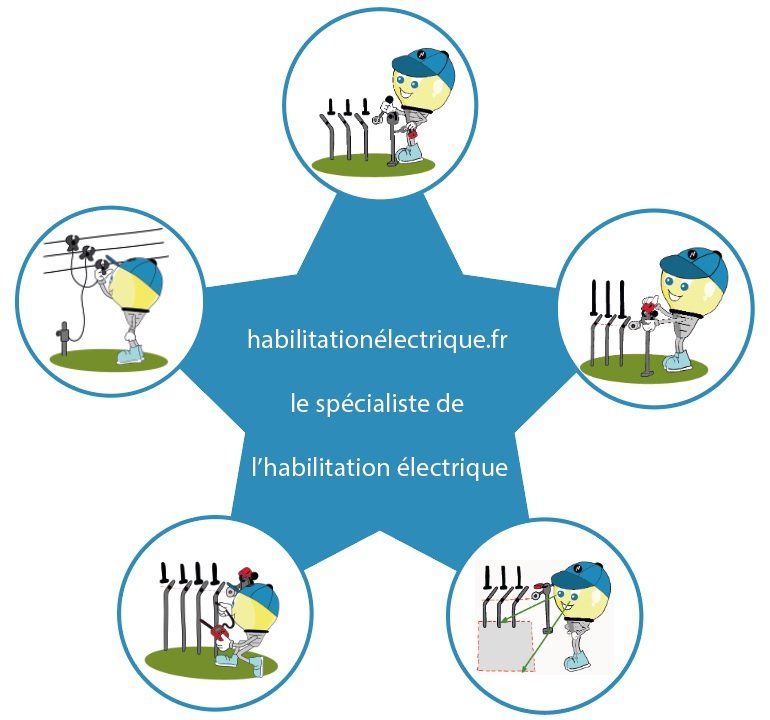

La consignation électrique est une suite d’opérations bien précises ayant pour but de mettre en sécurité le personnel et le matériel. Elle est fortement conseillée lorsque l’on réalise des opérations d’ordre électrique ou non électrique sur des ouvrages ou des installations électriques. Elle est effectuée par un chargé de consignation habilité en fonction du domaine de tension, BC et/ou HC. Cette procédure est décrite dans la norme NF C18-510, elle se décompose en 5 étapes.
par Christophe Blanchain 4 février 2021
Différentes habilitations électriques lorsque U ≤ 60V et/ou C ≤ 275 Ah des batteries d’accumulateurs des véhicules ou engins ayant une énergie embarquée.
par Christophe Blanchain 3 février 2021
Tableau résumant les conditions entrainant la délivrance d’une habilitation électrique
par Christophe Blanchain 2 février 2021
Le passage d’électricité dans le corps (électrisation) peut causer des brûlures, des troubles cardiaques et des lésions d’organes. Pour porter secours à une personne électrisée, il faut suivre des consignes de sécurité. Des mesures préventives existent pour éviter les accidents liés à l’électricité.
par Christophe Blanchain 1 novembre 2020
Que dit la NFC 18-510 ? « Sont concernés les OPERATEURS rentrant dans des catégories telles que : les intérimaires, les travailleurs indépendants, les bénévoles des associations, etc. »
par Christophe Blanchain 18 octobre 2020
Depuis la création de la première pile électrique, en 1800, par M Volta, le risque électrique existe. Il faudra attendre 2010 pour que la NFC 18510 soit créée rendant ainsi l’habilitation électrique obligatoire. En effet, avant 2010 l'habilitation électrique était fortement conseillé. Aujourd'hui les personnes réalisant des opérations électriques et non électriques dans un environnement électrique doivent être détentrices d'une habilitation électrique.. Avant cette date, la prévention en matière de sécurité électrique existait sans pour cela qu'elle soit légiférée. Je vous propose de visualiser quelques situations d'électrisations « vintages ».
par Christophe Blanchain 2 octobre 2020
L’élagage constitue un véritable enjeu pour l’acheminement de l’électricité. Il répond à un besoin d’amélioration de la qualité de la distribution de l’électricité tout en garantissant la sécurité des biens et des personnes à proximité des lignes.
par Christophe Blanchain 14 septembre 2020
Il y a trois cas possibles : - Le technicien réalise exclusivement les essais du matériel à l’atelier, en laboratoire ou sur une chaine de production. L’habilitation BE Essai sera suffisante.
par Christophe Blanchain 19 mars 2020

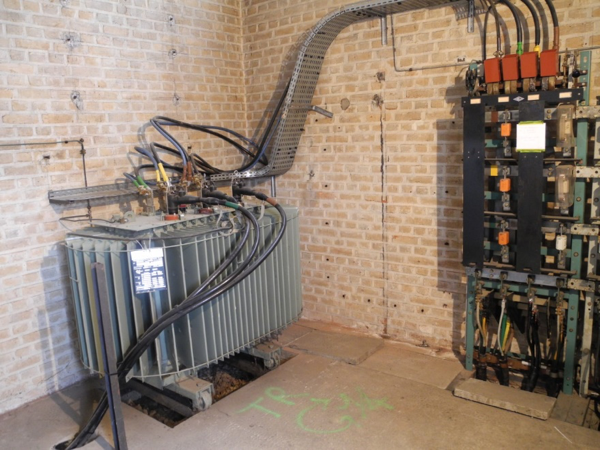

Les locaux ou emplacements réservés à la production, la conversion ou la distribution d'électricité sont considérés comme présentant des risques particuliers de choc électrique, quelle que soit la tension, lorsque la protection contre les contacts directs est assurée par obstacle ou par éloignement ou, en basse tension, lorsque la protection contre les contacts directs n'est pas obligatoire.
par Christophe Blanchain 18 décembre 2019
Lorsque que j’évoque ces drames lors de formation, la première réaction des stagiaires est « il faut être con pour téléphoner dans son bain». Lors d’un stage, un participant m’a demandé, un peu penaud, les risques qu’il encourait. Il avoua, sous les quolibets des autres stagiaires, qu’il le faisait régulièrement et que comme l’appareil était alimenté en très basse tension il ne voyait pas le danger. De plus, régulièrement dans les médias, que ce soit pour vanter les mérites d’un produit ou d’un service, on peut voir ces situations.
par Christophe Blanchain 17 décembre 2019
En fonction des réponses apportées à ces questions, on peut hésiter entre deux habilitations électriques : BR ou BS. L’habilitation électrique BS peut convenir à l’installateur sanitaire et thermique. Que dit la NFC 18510 ?
par Christophe Blanchain 19 octobre 2019

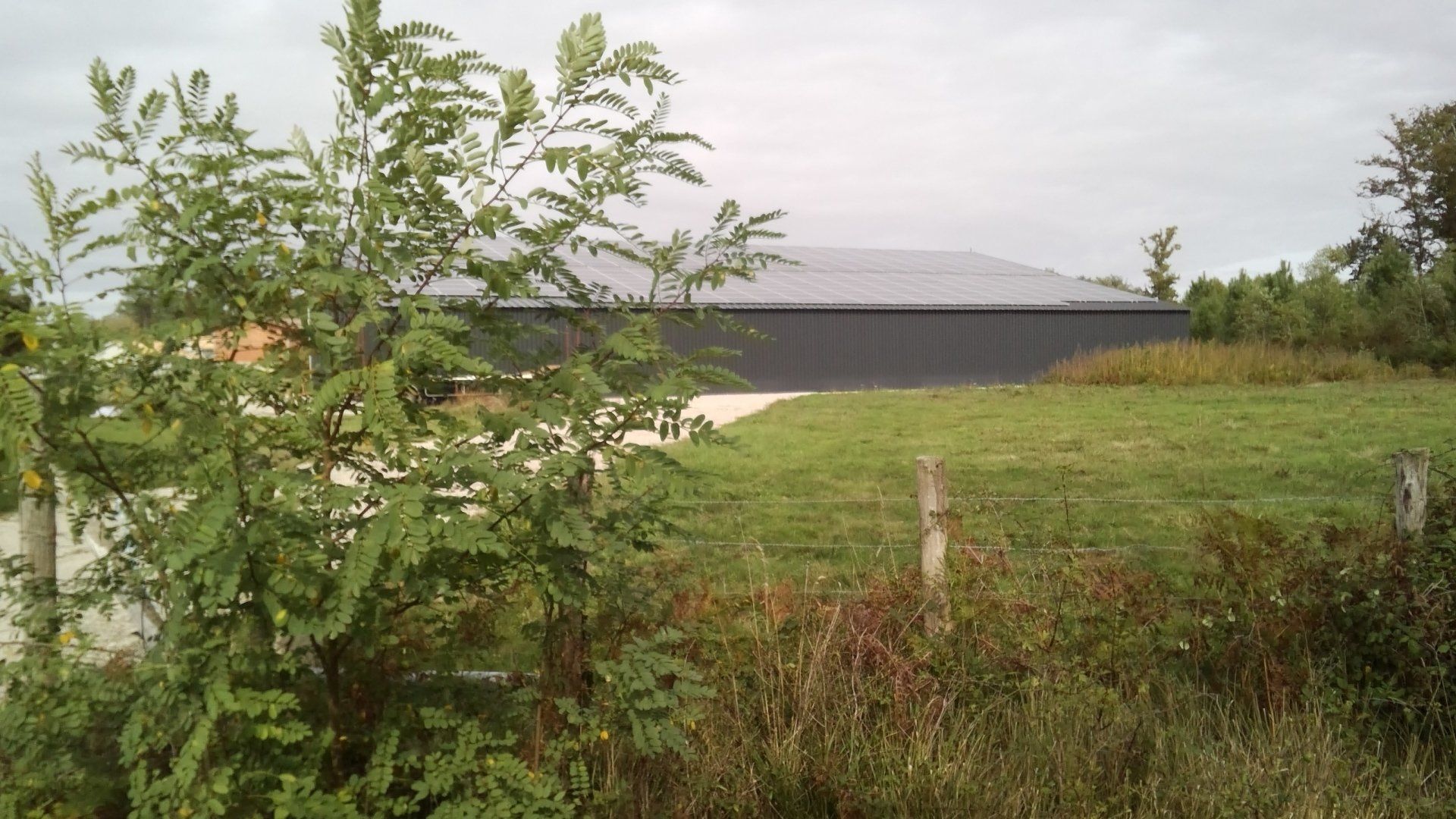

Voici une centrale photovoltaïque récemment installée dans le Médoc, celle-ci a une puissance de 96 kVA. L'agriculteur qui a prêté son terrain se voit offrir un hangar flambant neuf. Il doit régler la demande de permis de construire ainsi que les fondations du hangar (environ 5 000 €). Au bout de 15 ans il percevra la moitié des revenus de la production photovoltaïque, ce qui lui permettra d'améliorer sa retraite.
par Christophe Blanchain 23 mars 2019
Article L4121-2 L'employeur met en œuvre les mesures prévues à l'article L. 4121-1 sur le fondement des principes généraux de prévention suivants : 1° Eviter les risques ; 2° Evaluer les risques qui ne peuvent pas être évités ; 3° Combattre les risques à la source ; 4° Adapter le travail à l'homme, en particulier en ce qui concerne la conception des postes de travail ainsi que le choix des équipements de travail et des méthodes de travail et de production, en vue notamment de limiter le travail monotone et le travail cadencé et de réduire les effets de ceux-ci sur la santé ; 5° Tenir compte de l'état d'évolution de la technique ; 6° Remplacer ce qui est dangereux par ce qui n'est pas dangereux ou par ce qui est moins dangereux ; 7° Planifier la prévention en y intégrant, dans un ensemble cohérent, la technique, l'organisation du travail, les conditions de travail, les relations sociales et l'influence des facteurs ambiants, notamment les risques liés au harcèlement moral et au harcèlement sexuel, tels qu'ils sont définis aux articles L. 1152-1 et L.1153-1, ainsi que ceux liés aux agissements sexistes définis à l'article L. 1142-2-1 ; 8° Prendre des mesures de protection collective en leur donnant la priorité sur les mesures de protection individuelle ; 9° Donner les instructions appropriées aux travailleurs.
par Christophe Blanchain 20 mars 2019

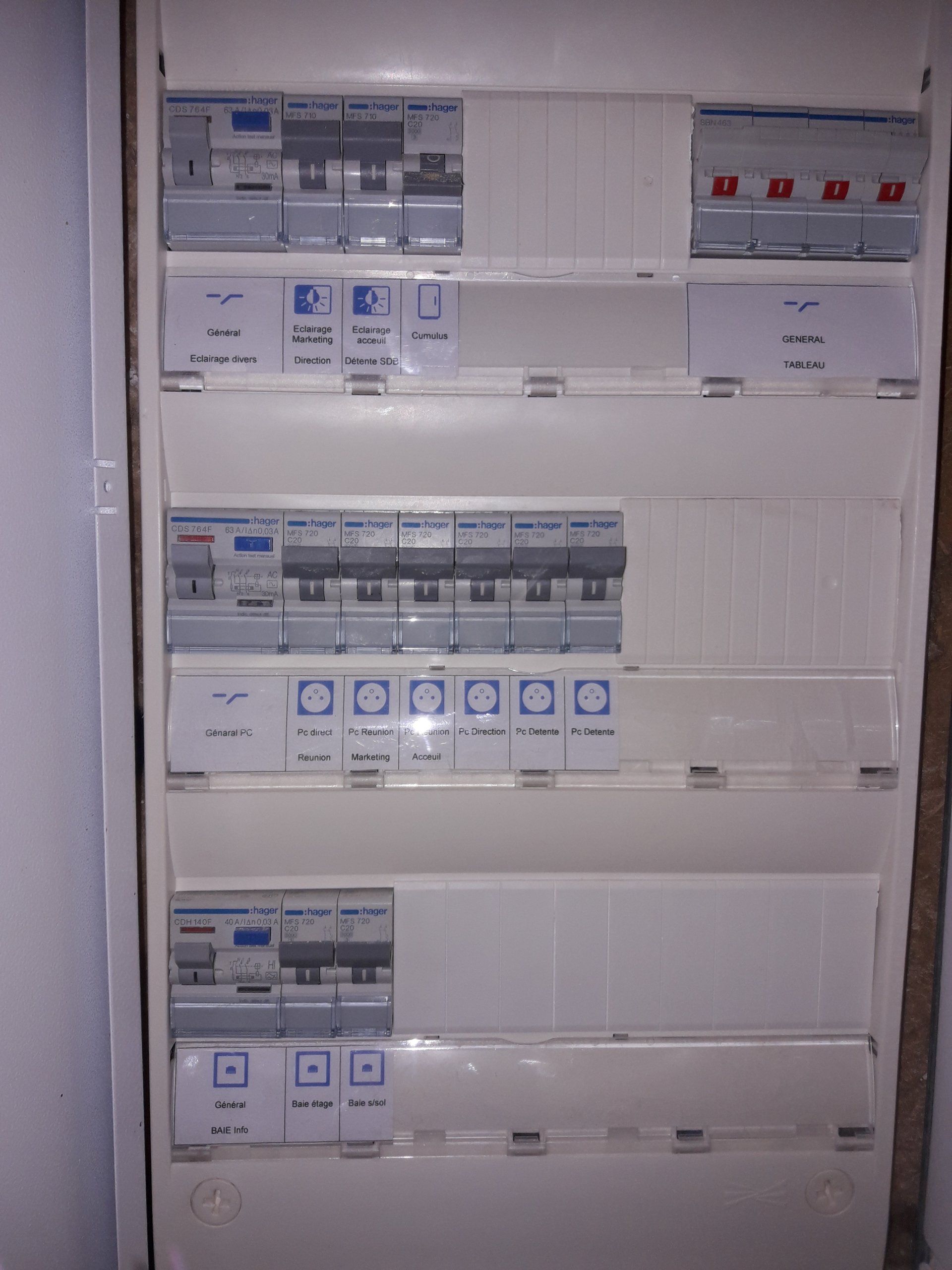

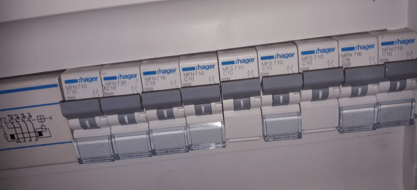

Que dit la NFC 18510 ? Il peut être non habilité, si les trois conditions suivantes sont réunies : -1- l’appareillage à manœuvrer n’est pas situé dans un LOCAL OU EMPLACEMENT D ’ ACCES RESERVE AUX ELECTRICIENS ou sur un tableau électrique ; - 2- les risques inhérents à l’ OPERATION sont éliminés par construction (indice de protection de code IP2X en BT ou IP3X en HT) ; - 3- le personnel est formé pour manœuvrer le type d’appareillage concerné.
